Испытания силовых трансформаторов

Методика приемосдаточных испытаний: сопротивления изоляции обмоток однофазного трансформатора повышенным напряжением

Метод имеет свои особенности. Пусконаладочный процесс подразумевают реализацию в два этапа:

• во время монтажа и сразу после сборки техники;
• уже после того, как масло было залито в бак.

Также мы проводим профилактические испытания мегаомметром. Все высоковольтные операции осуществляются нами в специальном температурном режиме и при отсутствии магнитного поля.Первый вариант проверки трансформатора производится при вводе в эксплуатации новой техники, в основном – при строительстве производственного объекта. Перед началом их работы стоит провести до 20 различных тестов – количество необходимых манипуляций мы определяем по техническим характеристикам конкретного образца.

Общие положения

График и последовательность действий строго установлены:

• • Сперва мы проводим предварительную проверку всех условий монтажа и включения аппарата в электросеть.
  • Затем измеряем сопротивление обмоток с помощью постоянного тока.
  • После этого мы применяем повышенное напряжение для испытаний конструкционных элементов.
  • Анализируем трансформаторное масло, его качество.
  • Проверяем герметичность всех резервуаров.
  • Оцениваем на пригодность трубы, систему охлаждения, клапаны и оставшиеся элементы.

  Типы проверок

  Уже с приведенным перечнем понятно, насколько многосторонне и подробно мы проводим исследование. Но если нужны испытания силовых трансформаторов 110 кВ и других более мощных аппаратов, то добавляются действия:
  • Измеряются диэлектрические потери.
  • Определяется сопротивление короткого замыкания.
  • Замеряется ток и потери холостого хода.
  Проводя операции, всегда руководствуемся стандартами и регламентами.

  Нормативные документы

  Мы внимательно следим за любыми изменениями в законодательной базе, чтобы проводить проверки согласно правилам. Поэтому хорошо знакомы с документацией:
  • ПУЭ.
  • ПТЭЭП.
  • Рекомендации и требования, заявленные в паспорте конкретно вашего аппарата.
  • ГОСТ 11677-75, который регламентирует процесс приемосдаточных работ и связанные с ним тесты.
  • ГОСТы 3484-77, 22756-77 и 8008-75 – в них подробно описана техническая сторона испытаний, которой мы следуем.

  Методы

  Применяем ряд технологий:
  • Использование мегаомметра для измерения сопротивления изоляции обмоток силовых трансформаторов напряжения постоянному току. Подавая его, можно проверить и скрытые неисправности.
  • С помощью моста переменного электротока измеряется тангенс угла диэлектрических потерь.
  • Получение сведений о влажности обмоток путем определения их емкости.
  • Используя два вольтметра, чтобы понять направление подключения, узнается коэффициент трансформации.

  Дополнительные тесты

  Если вышеперечисленные технологии – обязательные, то эти мы проводим только при наличии показаний:
  • Испытание фазы-нуля.
  • Подключение номинального напряжения с помощью толчка.

  Средства измерения

  Мы применяем электрооборудование, которое периодически проходит проверки, отличается точными результатами и полной эффективностью. Это, в том числе:
  • Мегаомметр.
  • Вольтметр.
  • Амперметр.
  • Мосты.
  • Ручные инструменты.
  Также у нас есть возможность использовать широкий спектр стационарного оборудования электролаборатории.

  Требования к погрешности при проверке и испытании трансформатора мегаомметром

  Есть установленные номинальные значения. При использовании любого средства измерения и метода неточность не может превышать 5%. Мы гарантируем этот показатель.

  Условия

  Всегда предусматриваем возможное воздействие погоды и проводим процедуру только при соблюдении определенных требований:
  • Сухая погода.
  • Место проведения тестов – чистое, без лишней пыли и хлама.
  • Все используемые электроаппараты должны быть недавно протестированы на пригодность.
  • Перед измерением производится размагничивание магнитопровода.
  • Сперва испытывается холостой ход.

  Порядок проведения


• Проверка всегда должна происходить в определенной последовательности:
  1. Диагностирование оборудования.
  2. Внешний осмотр элементов техники, а также пломбировки на кранах, которые предназначены для отбора масла.
  3. Учет количества масла.
  4. Осмотр состояния заземления.
  5. Замеры сопротивления обмоток.
  6. Контролирование активной части прибора, температуры при его функционировании.
  7. Изучение состояния изоляции и целостности бака, предохранительных и защитных устройств.
  Испытания сухих силовых одно- и трехфазных трансформаторов повышенным напряжением от 6-10 и выше 110 кВ проводится аналогичным образом, исключается только пункт проверки масляной системы. Наша лаборатория может выполнить задачи любой сложности, в том числе и обследование такого вида техники после ремонта по доступной цене. Мы всегда используем современные приборы, которые имеют сертификаты и прошли весь необходимый контроль. В двух словах подробнее о некоторых этапах.

  Определение условий включения

  Происходит это из-за документации оборудования, которая должна быть представлена заводом-производителям. В паспорте указан класс напряжения и соответствующие требования к запуску, например, сушка.

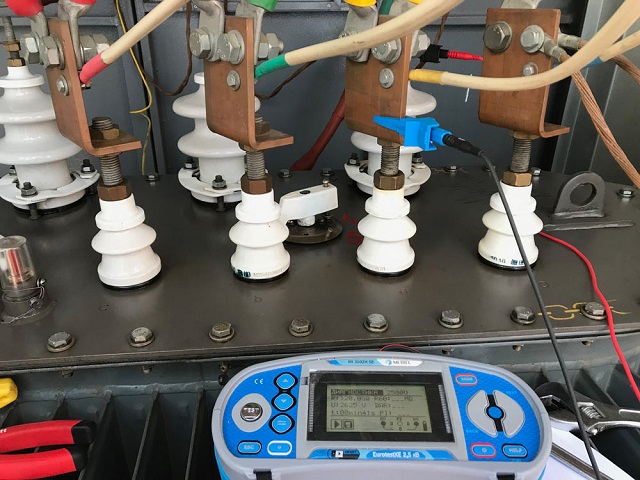

  Проверка сопротивления изоляции

  Мы заземляем обмотки и производим процедуру с помощью мегаомметра на 2500 вольт. Делаем это при равных температурах минимум 2 раза при разном времени после подачи напряжения.

  Измерение коэффициента трансформации силового трансформатора

  Так можно определить, верно ли подключены обмотки. Используемый метод – двумя вольтметрами замеряется отклонения стрелок после поданного электричества. Погрешность от паспортных данных изделия не должна превышать 2%.

  Как измерить сопротивления обмоток постоянному току

  Мы применяем одну из двух технологий:
  • Вычисления по закону Ома параметров, которые были замерены после падения напряжения.
  • С помощью измерительного стенда.

  Фазировка

  Все входы и выходы в цепи должны совпадать по фазам. Тест проводится с применением вольтметра.

  Измерение холостого хода

  Мы берем фазометр и замеряем два значения – при малом и высоком электронапряжении. Затем с помощью математических вычислений находим активную мощность.

  Коротким замыканием

  Создается искусственная аварийная ситуация на участке цепи. В схему предварительно включают измерительные приборы. Определяется функционирование всех сегментов.

  Обработка результатов

  Мы сводим полученные данные в таблицы. Наши заключения имеют полную юридическую силу. Заносим все в рабочий журнал, он понадобится в ходе ремонтных работ или следующей проверки.

  Требования безопасности

  Все наши специалисты во время проведения процедуры пользуются средствами индивидуальной защиты – это одежда, ковры, переносные заземления. Они работают в полном соответствии с требованиями, указанными в ПОТ, ППБ, инструкции по охране труда.

  Дополнительные испытания





  Они не входят в стандартный пакет услуг. Но их можно заказать отдельно. Ниже в двух словах о каждом методе.

  Трансформаторного масла

  Определяется его качество, состав. Также вычисляются максимально возможные примеси, степень окисления.

  Вводов

  Контакты сперва зачищаются от грязи, пыли, ржавчины. Затем они осматриваются на целостность и работопригодность.

  Встроенных ТТ

  Также получаются значения сопротивлений изоляции, рабочего напряжения и внешнего состояния. Все тесты проходят в соответствии с регламентом ПЭУ.

  Включение толчком

  К системе подключается дизельный генератор напрямую, подается электронапряжение. При хорошем состоянии должно произойти включение аварийной системы блокировки.

  Как мегаомметром проверить трансформатор 250 кВ

  Сначала познакомимся с аппаратом по видео:

  Последовательность проверки

  Инструкция:
  • Внешний осмотр.
  • Измерение по схемам НН – ВН; ВН – НН; ВН + НН.
  • Замер сопротивления обмоток.
  • Сравнение результатом с нормативами.

  Последний этап





  Все полученные значения, мы заносим в рабочий журнал. Использование мегаомметра позволяет нам узнать не только внешние ошибки, но и прозвонить внутренние составляющие, контакты.

  Таблица испытательных напряжений

  Полные табличные данные представлены в ПУЭ. Приведем некоторые стандарты:

  На обмотках, кВ	По отношению к корпусу на нормальном типе (облегченном), кВ
  3	16,2 (9)
  10	31,5 (21,6)
  35	76,5
  500	612

  Оставляйте заявку на сайте или обращайтесь по контактным телефонам — мы ответим на все интересующие вопросы.
