Замер сопротивления изоляции электропроводки

Лаборатория «Тествольт» предлагает заказать и сделать заявку на услугу по замеру электрического сопротивления изоляции электропроводки, электрооборудования, проводов и кабелей в электросети под напряжением по небольшой стоимости – проведение испытаний происходит в Москве, цена за работу в нашей электролаборатории вас приятно удивит. Мы сотрудничаем с индивидуальными предпринимателями и представителями крупных компаний. Беремся за объекты любой сложности и оказываем профессиональную экспертизу на основании всех норм и требований проверяющих органов.

По окончании наших работ у вас на руках будет заключение, составленное по официальному образцу и принимаемое пожарной службой, «Ростехнадзором» и другими государственными инспекциями и учреждениями. Мы работаем оперативно, качественно и профессионально.

Проверка: испытание или измерение, зачем они нужны

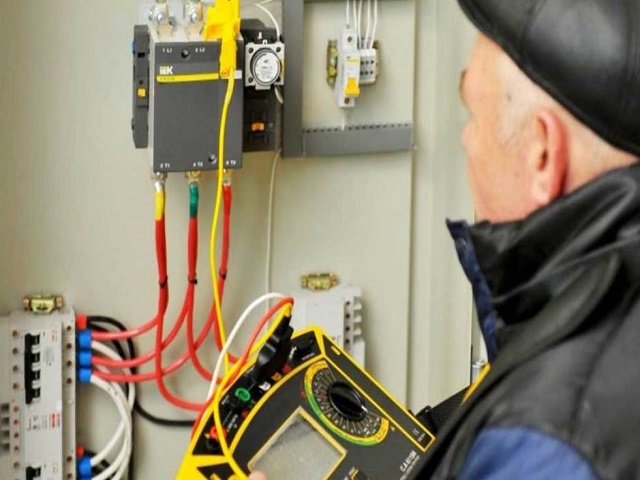

замер сопротивления изоляции

Любой коммерческий или производственный объект имеет достаточно разветвленную электрическую цепь. Сюда входят и провода, кабели, и электрооборудование, например, трансформаторы, генераторы, усилители тока, и обычные приборы – потребители электричества, которые питаются от этой же сети. Так как вся данная техника и прочие элементы отличаются высокой пожароопасностью и возможностью к короткому замыканию, то необходим сотрудник, который будет постоянно обслуживать электросеть.

У него, кроме ежедневных обязанностей, есть еще и дополнительные: по созданию плана тестирования, проведению ремонта. Но зачастую у штатного работника не хватает ни времени, ни опыта, ни оборудования, с которыми можно провести замеры. Итак, объясним, для чего вам необходима проверка напряжения и измерение электрического сопротивления изоляции аппаратов, электропроводок, электрооборудования и электроустановок.

Плохо изолированная электроцепь – одна из самых частотных проблем на производстве, которая приводит к массе последствий: от небольших затруднений до травм, пожаров и несчастных случаев. Мы рекомендуем своевременно осуществлять анализ всей техники. Это позволит избежать:

  • нестабильной работы;
  • снижения эффективности;
  • пожароопасных ситуаций;
  • порчи устройств.

Помимо личной безопасности компании и сотрудников, экспертиза нужна для предоставления отчета всем проверяющим инстанциям. Это один из главных документов, которые запрашивают при проверке. Без его наличия организацию могут временно закрыть, приостановив ее деятельность. Мы поможем вам не дожидаться осложнений, а вовремя производить профилактические обследования.

Что такое испытания и измерения сопротивления изоляции мегаомметром проводов и силовых кабелей, кабельных линий

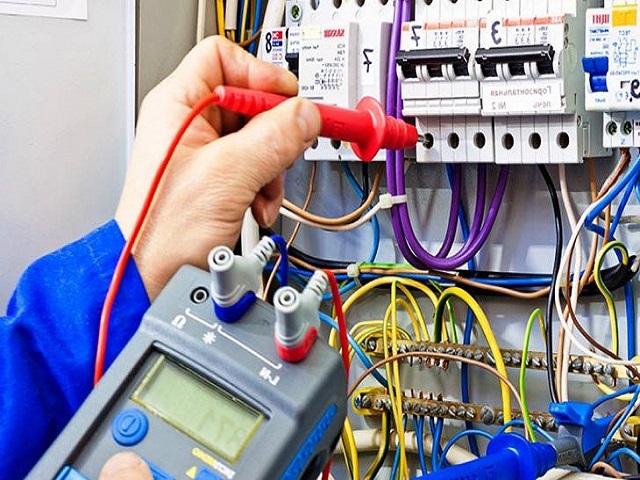

замер сопротивления изоляции москва

Для этой процедуры используется специальный прибор, который фиксирует наличие Ом между двумя точками электрооборудования. Высокие показатели говорят, что изолирование контактов проведено недостаточно хорошо и между двумя элементами (например, между обмоткой и корпусом) образуется ток – он «пробивает», утекает, его здесь быть не должно. Именно такой дефект определяется после проведения замеров. Для анализа используется постоянное напряжение.

Результат записывается в мегаомах – МОм, отсюда и название измерительного прибора – мегаомметр. Принцип работы этого приспособления заключается в том, что он может провести измерение сопротивления проводников, подсчитывая число вытекающего тока под воздействием напряжения, которое подает сам электроприбор.

Допустимое количество Ом для различного оборудования

Насколько много разных электроустановок и кабелей, настолько многочисленны и нормы, стандартные показатели. Чтобы определить правильное значение, нужно знать:

  • напряжение техники;
  • предназначение;
  • модель.

Имея такую информацию, необходимо обратиться к нормативному документу – ПТЭЭП, в котором представлен подробный перечень. Приведем пример в виде выдержки из акта: при проверке электроизделия с напряжением до 50 В мегаомметром с подачей в 100 В допустимое сопротивление изоляции должно быть не менее 0,5 МОм.

Типовые причины неисправности

При замере электросопротивления важно обнаружить исходный источник утечки, чтобы устранить его. Обычно это бывают такие факторы:

  • Электрические нагрузки, превышающие номинальное значение, указанное в сопроводительной документации.
  • Частые запуски и выключения.
  • Прямое механическое воздействие на кабель.
  • Агрессивная окружающая среда – наличие в воздухе пыли, химикатов, повышенной влажности.
  • Сильные перепады температуры.

Обычно эти факторы необходимо исключать еще на этапе профилактической проверки.

Принцип и особенности работ в нашей электролаборатории

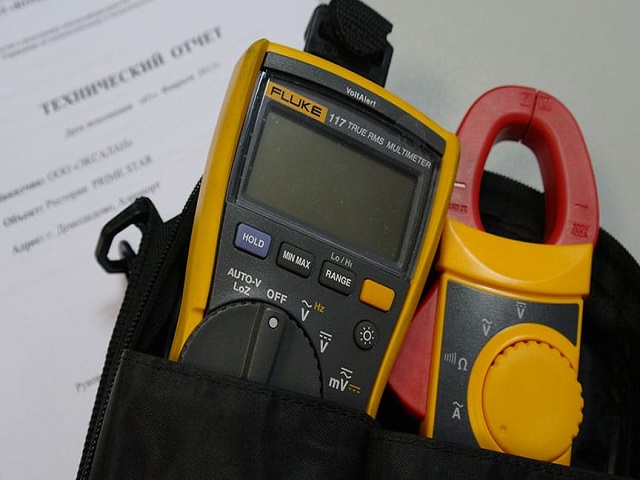

измерение сопротивления изоляции

Предлагаем ежегодное проведение измерений сопротивления изоляции электрооборудования и электроустановок до 1000 В, согласно нормам ПТЭЭП и ПУЭ, с помощью мегаомметра с указанием расценок в смете – цена будет определена в течение 30 минут. Невысокая стоимость способствует регулярному обращению к нам. Рекомендуем делать это не реже, чем раз в три года, но лучше ежегодно. Также следует обязательно проверять обмотку в ряде случаев:

  • При первичной установке оборудования или монтаже электросети. Без приемо-сдаточных исследований вы не получите акт допуска в эксплуатацию.
  • При включении в сеть новых элементов.
  • После ремонта или длительного застоя.

Помните, что любые технические средства, материалы, установки и проведенные линии имеют тенденцию к износу. Он может быть вызван естественными причинами (временем и внешними природными факторами) или спровоцирован механическим, физическим, химическим воздействием среды.

В момент процедуры используется принцип вычислений по закону Ома. Мы подаем постоянный ток, ниже, чем напряжение электропрочности, а затем записываем показания. Они могут быть настолько велики, что будут писаться не только в МОм, но и в ГОм и даже ТОм. Ниже подробнее расскажем об используемой методике.

Подготовка к испытаниям

Обязательные требования, которые обеспечивают точность измерений и их безопасность:

  • Отключение кабельной линии со всех сторон.
  • Учет температуры воздуха – она влияет на показания.
  • Требуется убедиться в отсутствии напряжения и установить заземление (или закоротить проводник).
  • Развешивание плакатов, которые должны запрещать проход и предупреждать об электрических мероприятиях.

Методика тестирования

Наша электролаборатория организует в Москве проведение ПУЭ замеров, испытаний и измерений сопротивления изоляции мегаомметром на предприятиях, в кафе, магазинах и других объектах – стоимость работ складывается из методов, которые мы применяем:

  • Визуальный осмотр. Часто потертости, отслоения, потеря герметичности и прочие дефекты обнаруживаются уже на первом этапе. Когда найдены «слабые места», дальше продвигаться проще.
  • Используем указанное выше приспособление. Мы подключаем его к каждой из жил, чтобы узнать, нет ли воздействия одной на другую.
  • Точно подбираем тестовое напряжение для каждого элемента сети.

Если мы находим неисправности, то всегда даем подробные объяснения заказчику. Эти мероприятия бывают как самостоятельными, так и частью комплексного обслуживания. Почти все наши предложения включают в себя осмотр состояния изолирующих деталей.

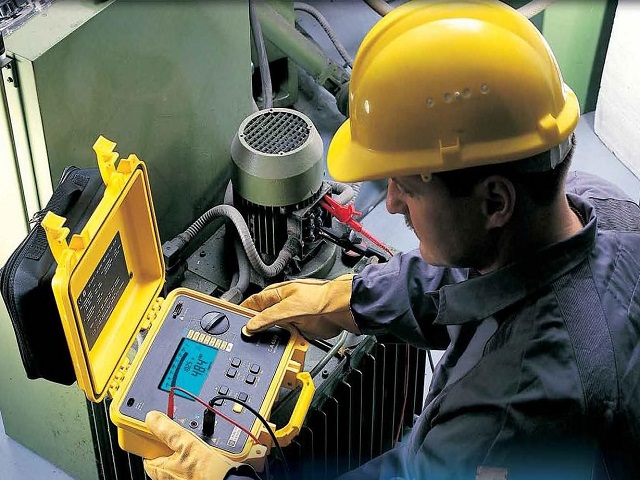

замеры сопротивления

Этапы сотрудничества с нами

Всегда начинаем с подписания договора и утверждения задания. Согласно им будут произведены:

  • Оперативный выезд бригады на место – вам не надо долго ждать очереди, мы выполняем все быстро.
  • Снятие показаний точными современными приборами.
  • При необходимости – дополнительные лабораторные исследования и расчеты.
  • Оформление и передача заказчику официального документа – технического отчета. В нем указаны все результаты и рекомендации по исправлению недостатков и проблем, если такие были обнаружены.

Для высоковольтных силовых кабелей

Алгоритм:

  • Проверка отсутствия напряжения.
  • Установка испытательного заземления зажимами типа «крокодильчик».
  • Разведение жил на достаточное расстояние друг от друга – со второй стороны.
  • Вывешивание плакатов.
  • Измерение мегаомметром на 2500В по 1 минуте на каждый провод.
  • Запись всех снятых показаний.

Для низковольтных силовых кабельных линий

Подготовительные процедуры такие же, прибор для измерений тоже на 2500 В. Какие жилы мы прозваниваем:

  • фазные: А-В, А-С, В-С;
  • 0-земля;
  • фаза-нуль
  • фаза-земля.

Для контрольных кабелей

Жилы можно не отсоединять от общей цепи и замерять показания вместе с подключенным электрооборудованием. В остальном все аналогично, алгоритм прежний, только стоит взять измеритель на 500 – 2500В.

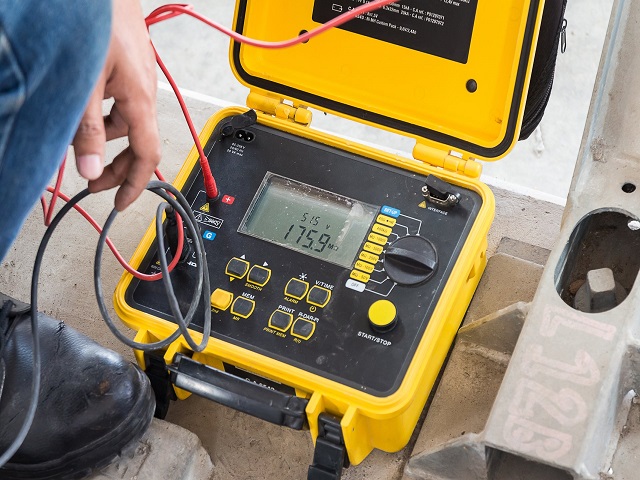

Приборы для проведения измерений

Можно проводить тесты с помощью:

  • специальных установок, стендов, которые необходимы только при работе с аппаратурой, имеющей напряжение более 1 кВ;
  • мегаомметров, которые бывают электромеханическими и полностью электронными.

Измерители могут быть на 100, 500, 1000 и 2500 В. Они имеют цифровой монитор или стрелочный экран.

Нормы испытательного напряжения для кабелей

Электропроводники бывают трех видов:

  • высоковольтные – используются при показателях от 1 кВ, нормальным результатом является один мОм на кВ;
  • низковольтные – до 1 кВ, норма – 0,5 мОм;
  • контрольные – для формирования схем вторичной коммутации, предел изоляции – 1 мОм.

Безопасность при тестировании

Наши специалисты используют диэлектрики при работе, в том числе специальную одежду, перчатки и обувь. Также мы всегда проверяем состояние своих измерительных приборов и помещения, где будет осуществляться испытание.

Часто задаваемые вопросы

  • Из чего складывается стоимость?

Цена образуется из объема работ.

  • Как быстро готов результат?

Зависит от количества электрических схем и их состояния.

  • Есть ли заключения юридической значимости?

Да, наша электролаборатория имеет аккредитацию.

Как выбрать мегомметр

Рекомендуем покупать прибор:

  • известной торговой марки;
  • с цифровой панелью;
  • подходящий под ваше напряжение в сети.

Пример измерения

Посмотрим на видео, как проходит данная процедура в жизни:

Цены на услугу

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

ЦЕНА: от 1000 руб.

Преимущества «Тествольт»

  • Короткие сроки выполнения заказа.
  • Сотрудничество с крупными и малыми организациями, индивидуальный подход.
  • Доступные расценки и прозрачное ценообразование.

Подайте заявку на замер сопротивления изоляции проводов, электропроводки кабелей уже сегодня – заказывайте услуги по привлекательной стоимости на нашем сайте или по телефону!
